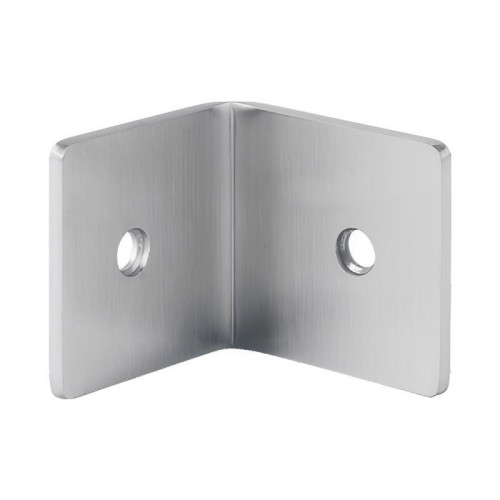

Este soporte de ángulo de acero inoxidable se utiliza para conectar de forma segura dos paneles o tuberías en un ángulo recto estándar. Se encuentra comúnmente en particiones de vidrio, barandillas, soportes de equipo, gabinetes y estantes industriales. Prensado y doblado a partir de una sola pieza de acero SUS304 o SUS316, cuenta con un acabado fino mate, bordes desbarbados y una sensación lisa. La instalación solo requiere tornillos de expansión o tornillos de máquina, lo que garantiza un posicionamiento preciso y un montaje eficiente. Los usuarios experimentan estabilidad estructural, vibraciones reducidas y una conexión limpia y visualmente atractiva, lo que lo hace ideal para aplicaciones que requieren un posicionamiento en ángulo recto fiable y un rendimiento de carga a largo plazo.

Rodamiento de carga de alta resistencia

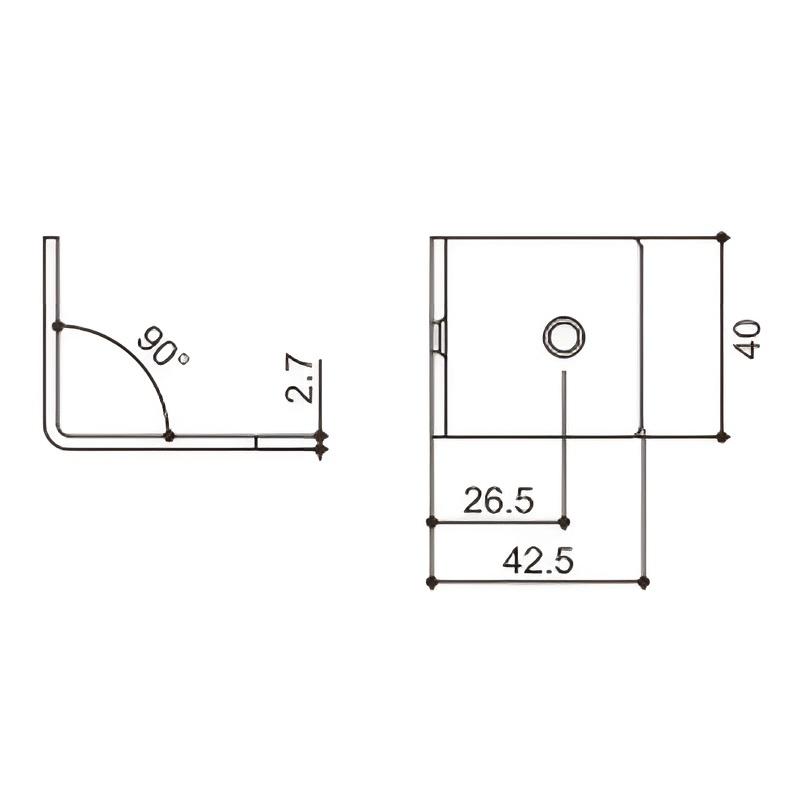

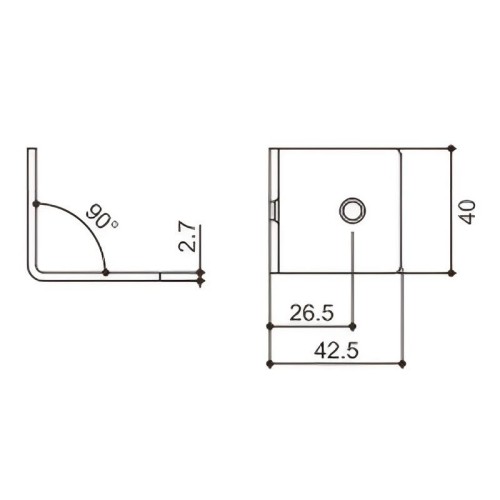

Los soportes de esquina están doblados a presión de acero inoxidable de 2,7 mm de grosor. El área de curvatura de 90 grados se trabaja en frío y se endurece, aumentando su resistencia en aproximadamente un 15%. Una disposición de doble orificio distribuye fuerzas de cizallamiento. Probados con sujetadores M6 estándar y montaje de dos puntos, soportan tiradas estáticas de hasta 4,5 kN y cargas de cizallamiento laterales de hasta 3,2 kN. Pueden soportar las cargas sostenidas y de impacto de los extremos de barandilla y las esquinas de partición, asegurando que las juntas de conexión no se aflojan o desplazan durante el uso a largo plazo.

Control dimensional preciso

El ángulo de flexión es controlado por un molde hasta dentro de ±0,3º de 90º, y las tolerancias de separación de orificio y diámetro se controlan hasta ±0,15mm. Esto garantiza una alta alineación del orificio durante la instalación, reduciendo la necesidad de expansión y corrección del orificio secundario. La estabilidad dimensional garantiza una mejor cuadridad y verticalidad, juntas más uniformes entre vidrio y paneles y una distribución de tensión más equilibrada a lo largo de la estructura, lo que reduce significativamente las grietas de los bordes y el cizallamiento del sujetador causado por la desalineación.

Resistencia sísmica y a choques

La coincidencia del radio de curvatura y el grosor de la placa asegura una transición suave de tensión dentro del arco de esquina, minimizando la concentración de energía de impacto. Las pruebas de mesa de vibración con una frecuencia de barrido de 5 Hz a 25 Hz mostraron que el par de apriete cayó a menos de 5 después de dos horas. Para aplicaciones como aberturas de puertas y pasajes sujetos a apertura y cierre frecuentes, o tráfico pesado de pies, los soportes angulares mantienen conexiones estables, reduciendo la posibilidad de aflojar bisagras y recintos, y reduciendo la necesidad de mantenimiento posterior.

Instalación Fácil

Los orificios dobles sumergidos acomodan sujetadores M6 a M8. La profundidad y el ángulo de los agujeros sumergidos coinciden con los de los cabezales de tornillo comunes. Después de la instalación, las tuercas se sientan a nivel de la superficie, minimizando la interferencia visible. Cada junta requiere típicamente dos soportes angulares y cuatro tornillos, y un trabajador experto puede completar el montaje en aproximadamente dos a tres minutos. Las ubicaciones estandarizadas de los agujeros eliminan la necesidad de perforación o soldadura en el sitio, lo que lo convierte en adecuado para la renovación de espacios existentes y proyectos de cambio rápido.

Seguridad

El acabado mate de satén suaviza los reflejos y resiste los arañazos, complementando un estilo moderno y minimalista. Los biseles de 0,3 a 0,5 mm en los cuatro lados proporcionan una sensación suave y minimizan el riesgo de arañazos. La planura de la superficie de contacto con perfiles de vidrio y aluminio es mejor que 0,2 mm, y se puede equipar con almohadillas de goma delgadas para lograr aislamiento electroquímico y antideslizante, lo que no solo optimiza la continuidad de la apariencia, sino que también tiene en cuenta la seguridad del usuario y la estabilidad estructural.

Esquinas de partición de vidrio

En las esquinas de las particiones de oficina o baño, un par de soportes angulares, colocados por encima y por debajo, trabajan con manguitos de expansión y pernos de acero inoxidable para bloquear de forma segura dos paneles de vidrio o perfiles en ángulos rectos. Las pruebas de campo muestran que una partición de 2,4 metros de altura se mueve menos de 3 mm bajo una presión del viento de 0,4 kPa, lo que resulta en un cambio mínimo en el espacio de la puerta, garantizando efectivamente la privacidad y el aislamiento acústico mientras mantiene una forma general estéticamente agradable.

Ferrocarriles y recintos

El uso de soportes angulares en los puntos de conexión entre los postes extremos y las barras transversales de balcones o escaleras permite la construcción de juntas sin soldadura. Después de aplicar manualmente una carga horizontal de 800 N, el barandillo recuperó menos de 1 mm, demostrando que los soportes angulares proporcionan suficiente rigidez de rebote. Este método facilita la sustitución posterior y el mantenimiento local, lo que lo hace adecuado para sistemas de barandillas en edificios residenciales, escolares y públicos.

Equipo y Estantes

Los soportes de conducto de laboratorio, los estantes ligeros y los marcos de gabinete de control a menudo requieren soportes de ángulo recto fiables. Los soportes de esquina se conectan a tubos cuadrados mediante tuercas de remache y pernos de máquina, capaces de soportar la vibración y las cargas cíclicas de arranque y apagado del ventilador dentro del gabinete. Después de 10.000 ciclos de arranque y apagado continuos, la tasa de retención del par de apriete superó el 90%, lo que demuestra su estabilidad y fiabilidad en el funcionamiento a largo plazo del gabinete de equipos.

Decoración del hogar

En muebles personalizados, soportes de exposición y marcos de cajas de luz, los soportes de esquina permiten un montaje rápido, asegurando ángulos rectos y alineación consistente. Por ejemplo, un marco de pantalla de 2m x 1m, con sus cuatro esquinas conectadas mediante soportes de esquina, mantiene tolerancias geométricas dentro de 1 mm incluso después del transporte y el montaje y desmontaje múltiples. Esto facilita la instalación repetida de exposiciones, acelera la instalación y reduce los costos de residuos.

Limpieza de rutina

Limpia los soportes de esquina y las áreas circundantes mensualmente con un detergente neutral y un paño suave para eliminar el polvo y los residuos de pulverización de sal, luego enjuaga con agua limpia y seca. La limpieza regular evita la acumulación de iones cloruro y polvo metálico en la superficie, manteniendo la integridad de la película de pasivación y manteniendo un acabado mate de larga duración y resistencia a la corrosión. Esto es particularmente adecuado para entornos costeros y cocinas.

Prevención de la corrosión

Para proyectos cerca de brisas marinas, piscinas o áreas de almacenamiento químico, se recomienda aplicar una fina capa de aceite protector libre de cera a los soportes de esquina y sujetadores cada tres a seis meses. Esta película de aceite reduce la tensión de la película de agua y reduce el inicio de la corrosión por picaduras. Para juntas SUS304 al aire libre, la instalación de juntas aislantes y tiras de sellado también puede inhibir la corrosión electroquímica.

Reinspección de apriete

Después de poner en marcha, se recomienda volver a apretar los tornillos de acuerdo con el par diseñado cada 30 días, 90 días y cada seis meses. La vibración, las fluctuaciones de temperatura y el uso frecuente pueden causar micro-aflojamiento, y las revisiones periódicas pueden prevenir problemas potenciales en el cogollo. Las marcas de par se pueden aplicar a puntos críticos de carga para crear un registro de mantenimiento rastreable.

Reparación de daños

Si aparecen arañazos o partículas voladoras en la superficie, primero quitarlos con un raspador no metálico. Luego, abrade ligeramente a lo largo del grano con un disco abrasivo de 800-1200 granos. Restaure el brillo con un agente de cuidado de acero inoxidable. Los soportes angulares deformados o dañados deben reemplazarse rápidamente. Además, compruebe la integridad de los pernos de soporte y el material de base para asegurarse de que la junta continúe cumpliendo con los requisitos de carga y seguridad después de la restauración.
